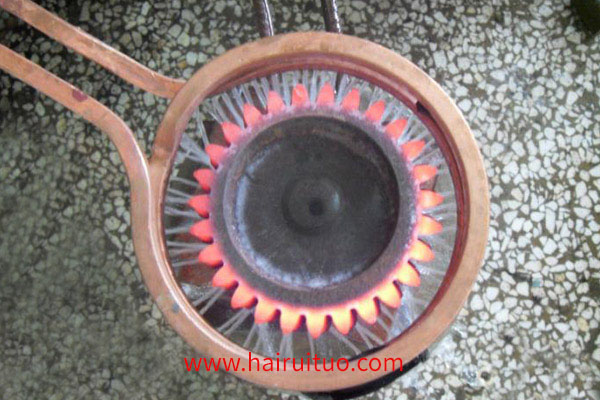

轮齿丝瓜视频在线观看污淬火的另一大优点是表面没有发生马氏体转变，因而在其表面上形成了有利的残余压应力，如高速车车轴丝瓜视频在线观看污淬火，其表面的残余压应力可达538~1085MPa，可大大提高其抗弯疲劳强度。类似地，齿轮也有丝瓜视频在线观看污淬火残余压应力，从表面上提高其弯曲疲劳强度。但由于齿根疲劳失效数量多，淬火过程中齿根容易开裂，因此，通过试验对此进行了分析和探讨：首先，对单齿模数为26mm的大齿轮单齿沿齿沟丝瓜视频在线观看污淬火后的残余应力进行了X射线测试，测试结果显示在齿根处不是压应力，而是拉应力。

为避免试验过程中出现意外，本研究进一步设计了下列方案：加工模数为lOmm，齿数为17，齿宽为15mm的齿轮，并参照齿轮轮齿的齿根截面尺寸加工成厚度相当的平板试样(24mm)，以作对比，在齿轮和平板试样的钢、心硬度、硬化层深度和表面硬度基本相同的情况下，测量表面残余应力及弯曲疲劳强度。

在渐开线齿面和平坦试件表面得到了较高的残余压应力，而齿根部分则呈现出拉应力，进一步观察到残余应力的性质与曲率半径有关。实际上，已经有文献指出，丝瓜视频在线观看污淬火齿轮的残余应力受多种因素的影响，且随着工艺参数和几何因素的综合作用，其应力幅值会发生很大变化，甚至它的性质也会由压应力变为拉应力，因此，齿轮沿齿沟淬火时在齿根处产生拉应力与其几何因素密切相关。
