0A14001、0A14046、0A14050是三种推土机变速箱拨叉，技术要求为：两爪平面表面淬火，硬度要求≥55HRC，工艺设计为对爪部进行高频丝瓜视频在线观看污淬火，原来采用单爪高频表面淬火，效率比较低，为了提高效率，现设计了一套拨叉组合工装，通过更换拨叉定位销，配合一次同时加热、预冷、冷却淬火专用丝瓜视频在线观看污器，对三种不同的拨叉进行高频淬火。

拨叉组合高频淬火工装包括底座（见图1）和移动小车（见图2）两大部分、底座通过连接杆与丝瓜视频在线观看污淬火机床连接固定，移动小车在底座的滑槽中可以来回滑动，拨叉零件通过拨叉定位销装在移动小车上，拨叉定位销和磁体可以将拨叉在移动小车的小车台面上固定，小车通过底座滑动推入高频淬火丝瓜视频在线观看污器内进行高频淬火。

图1 底座

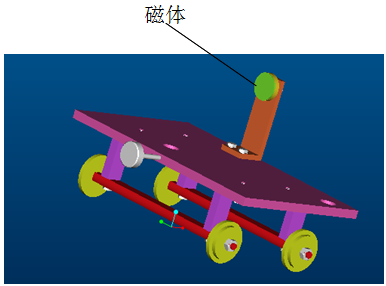

图2  移动小车

拨叉类零件，形状不规则，此工装能使拨叉类工件在高频淬火时候很好的定位，不同形状的拨叉可以选用不同位置的拨叉定位销，并可通过更换或者增减不同高度的拨叉垫圈使拨叉准确定位（见图3、图4、图5），装卡方便，提高效率。

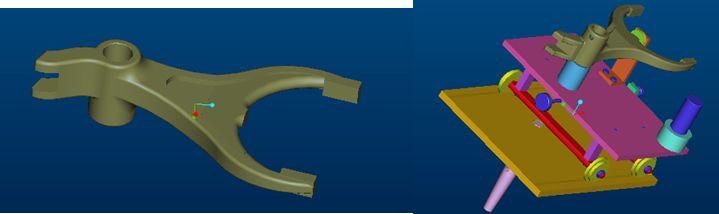

图 3

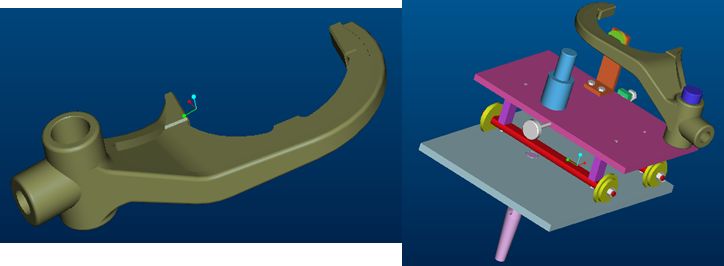

图  4

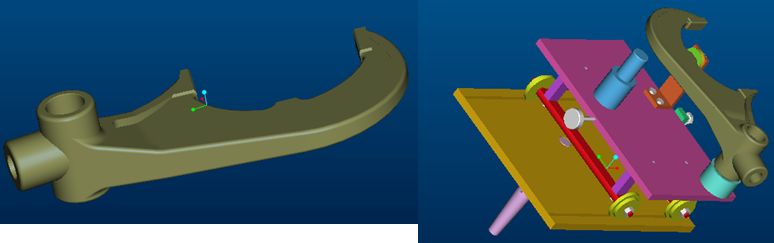

图   5

通过生产实践，不同形状的拨叉可以选用不同位置的拨叉定位销，并可通过更换或者增减不同高度的拨叉垫圈使拨叉准确定位。操作简单、使用灵活、定位准确、拆装方便，解决了拨叉类零件的高频淬火的夹装问题，具有显著的经济效益。
